Skjemategning i automasjon
Fra komponenter til hovedstrøm og styrestrøm
Passer for VG1 elektro og datateknologi. Her lærer du å lese et enkelt automasjonsskjema steg for steg. Du starter med komponentene, følger hovedstrømmen og ser hvordan styrestrøm, lamper og hjelpelinjer henger sammen.
Før du starter
Hva viser et skjema?
Et koblingsskjema viser elektrisk sammenheng. Det viser hvilke komponenter som er koblet sammen, og hvordan strømmen kan gå.
Skjemaet viser ikke alltid hvor komponentene står fysisk i skapet eller på veggen. Et komponentbilde viser hvordan utstyret ser ut, mens et elektrisk symbol viser hva komponenten gjør.
Komponenter
Se etter disse
- Motor
- Kontaktor
- Motorvern
- Sikring/vern
- Rekkeklemmer
- Startknapp
- Stoppknapp
- Signallampe
- PLS / styresystem
Læringssti
Skjemaene steg for steg
Bildene er store og kan åpnes i ny fane hvis du vil zoome inn på symboler, ledninger og komponentmerking.
1Skjema

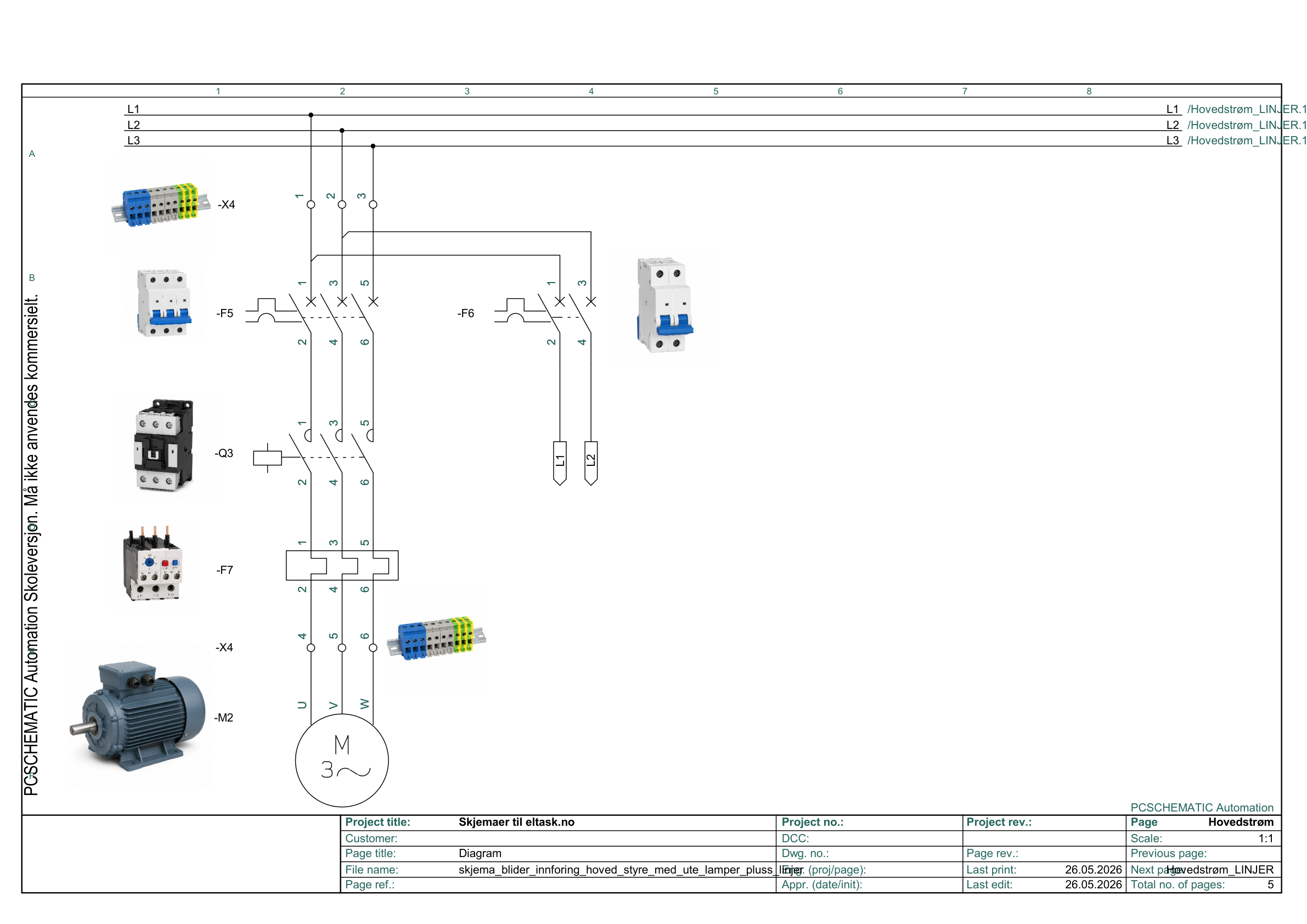

Hovedstrøm med komponentbilder
Her ser du hovedstrømmen sammen med bilder av de virkelige komponentene. Følg strømveien fra L1, L2 og L3 gjennom vern, kontaktor og motorvern til motoren.
Prøv selv
Finn strømveien fra L1/L2/L3 til motoren.
2Skjema

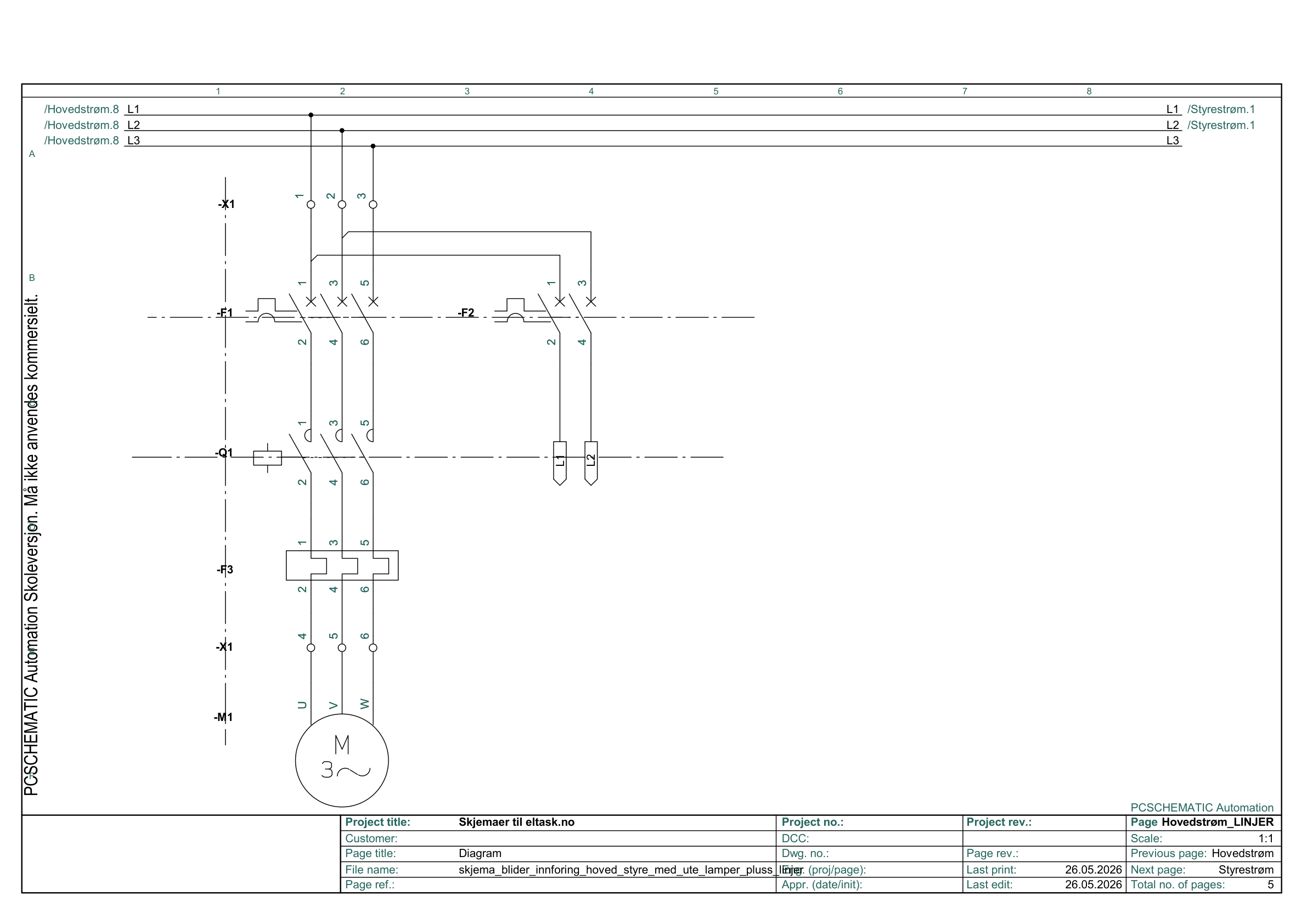

Hovedstrøm med hjelpelinjer
Hjelpelinjene gjør det lettere å se hvilke symboler og komponenter som hører sammen. Legg merke til at komponentmerking går igjen flere steder.
3Skjema

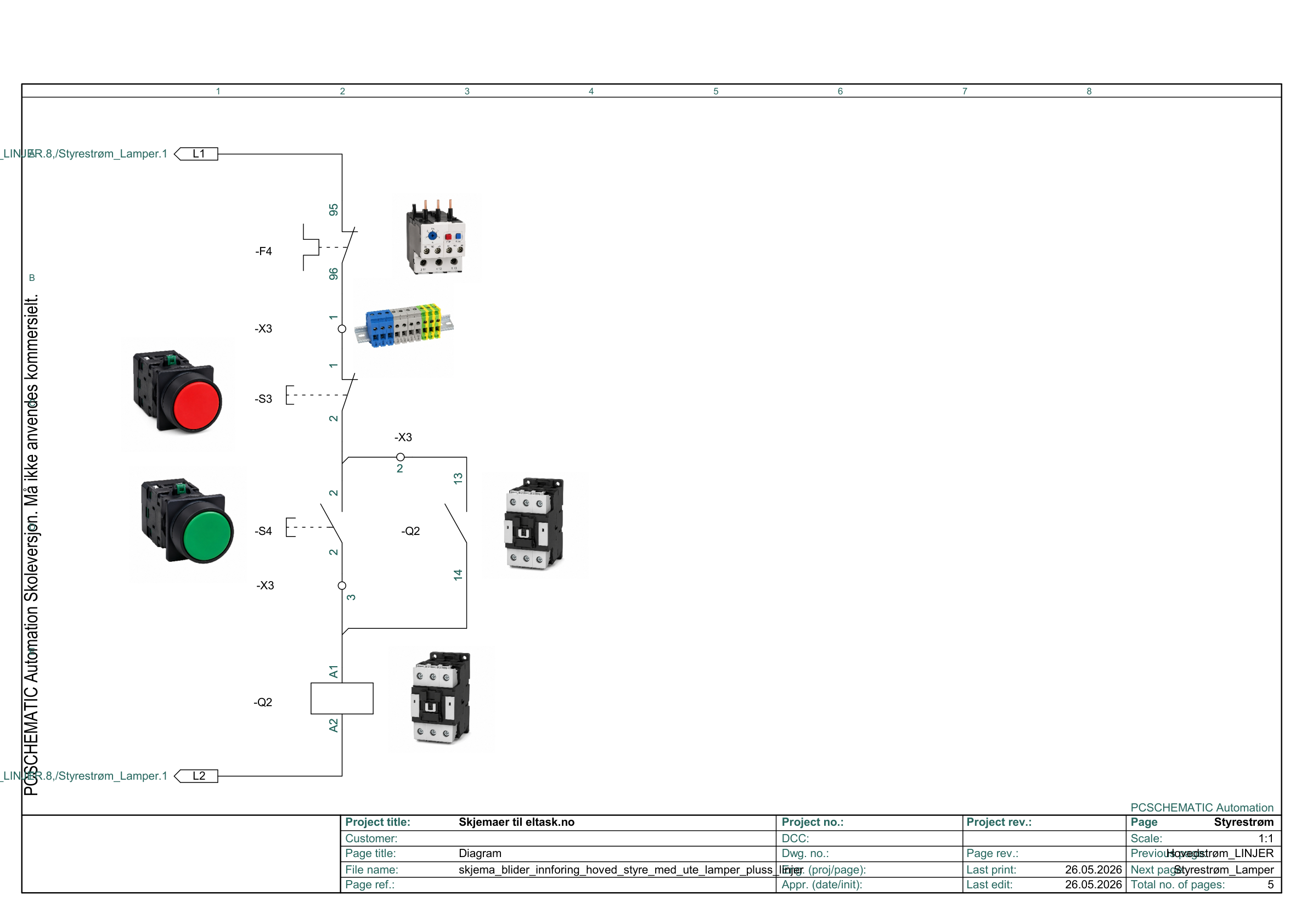

Styrestrøm med komponentbilder
Her ser du start, stopp, motorvernkontakt, holdekrets og kontaktorspole. Styrestrømmen bestemmer når kontaktoren skal trekke.
Prøv selv
Finn hva som må være lukket for at kontaktorspolen skal få spenning.
4Skjema

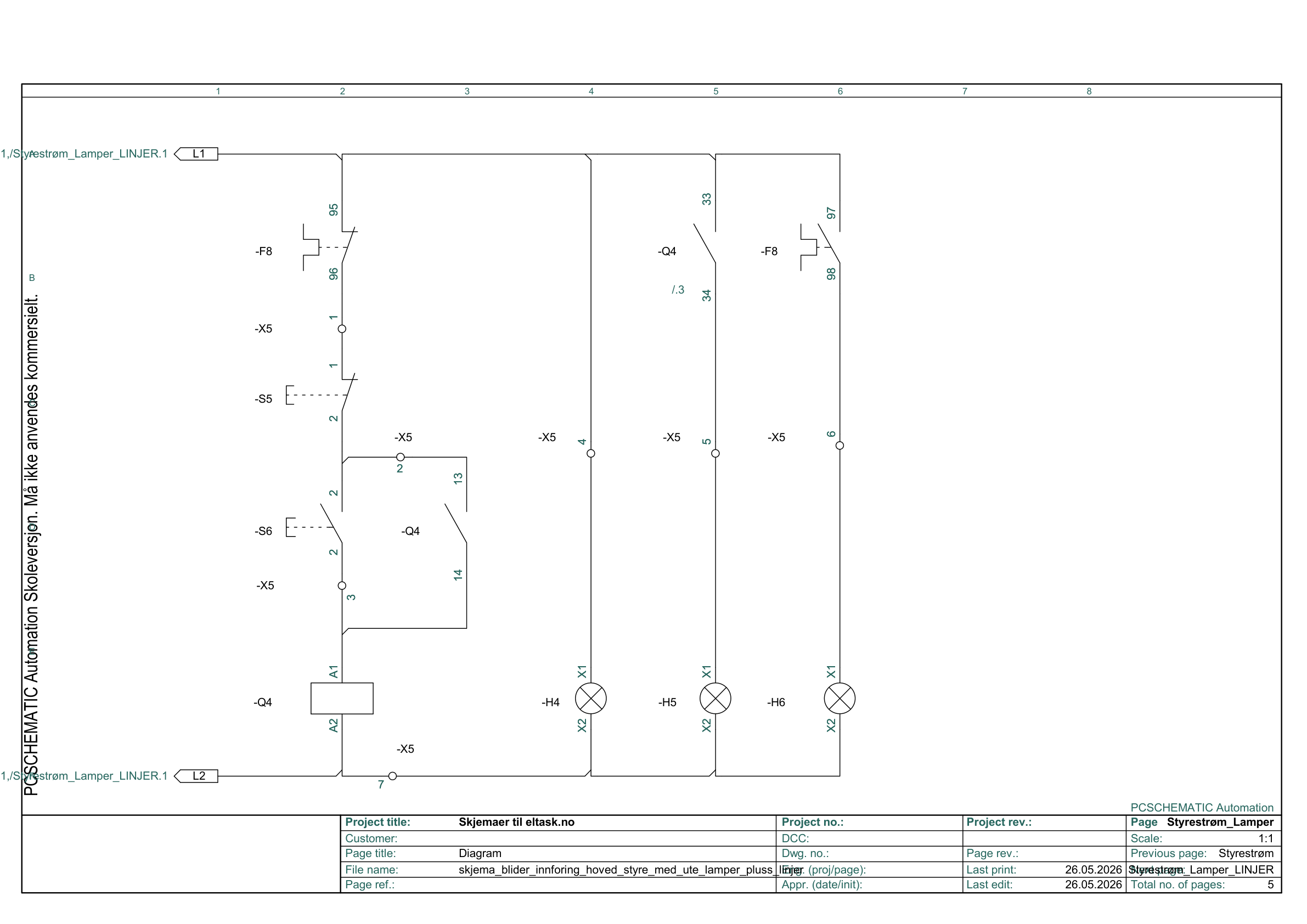

Styrestrøm med lamper
Her er signallamper lagt inn for å vise status i anlegget. Lamper kan vise for eksempel drift, feil eller at anlegget har spenning.
5Skjema

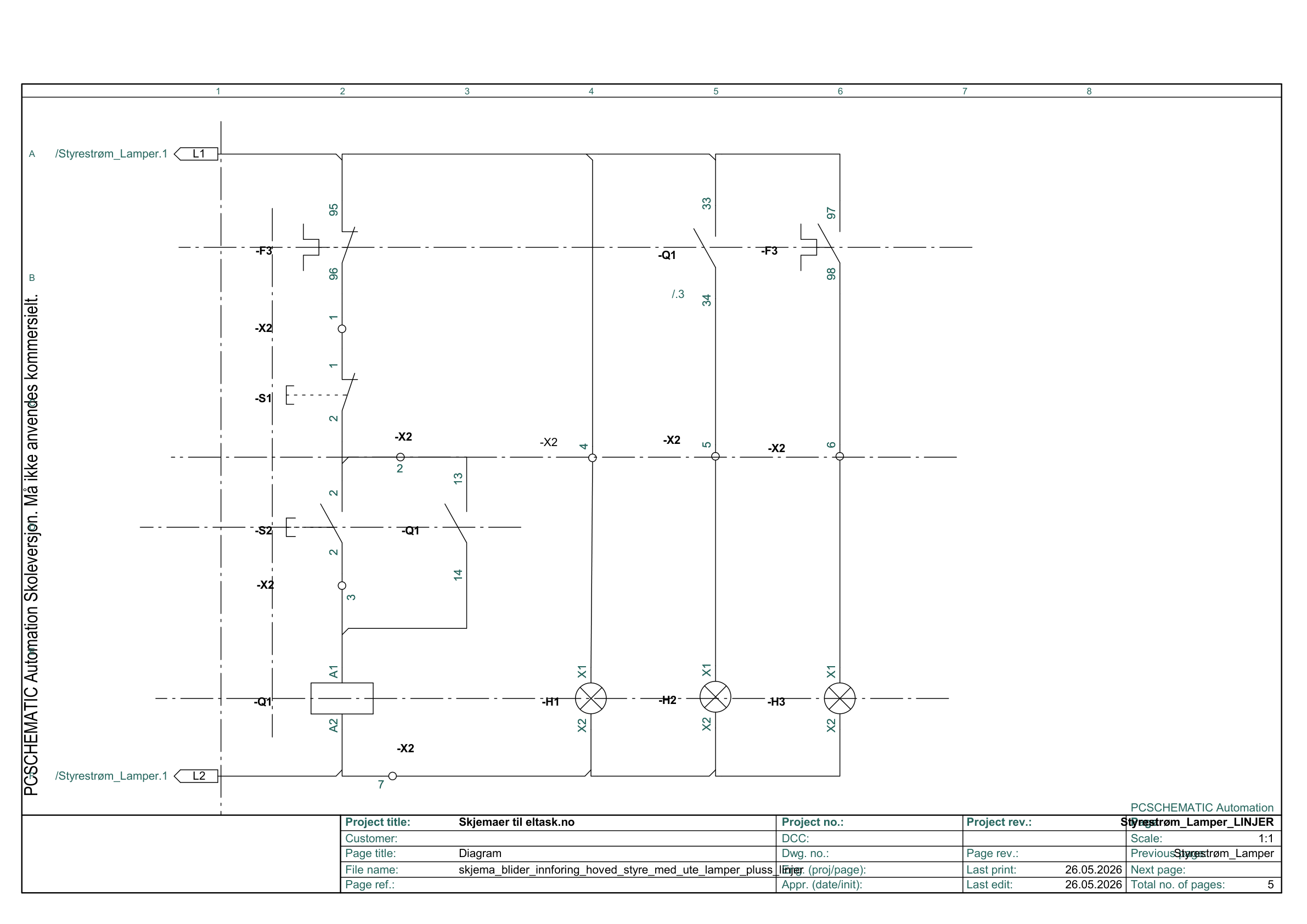

Styrestrøm med lamper og hjelpelinjer
Hjelpelinjene viser sammenhengen mellom symbolene, komponentene og lampene. Bruk dem til å kontrollere at skjemaet er ryddig og logisk.
Testversjon
Interaktiv visualisering: hovedstrøm og styrestrøm
Trykk på knappene og se hvordan styrestrømmen styrer kontaktoren. START vises først som trykket inn, før kretsen går videre i drift via holdekontakten -Q1 13–14.
Status
Klar til start. STOPP, NØDSTOPP og motorvern 95–96 er lukket. START og -Q1 13–14 er åpne.
Symbolforklaring
- NO = normalt åpen
- NC = normalt lukket
- A1/A2 = kontaktorspole
- 13–14 = NO hjelpekontakt
- 95–96 = NC motorvernkontakt
- 97–98 = NO feilsignal
Arbeidsmåte
Slik leser du skjemaet
Følg samme rekkefølge hver gang. Da blir skjemaet lettere å forstå.
- 1Finn forsyningen.
- 2Finn vern.
- 3Finn kontaktor.
- 4Finn motorvern.
- 5Finn motor eller belastning.
- 6Finn start og stopp.
- 7Finn kontaktorspolen.
- 8Finn hjelpekontakter.
- 9Finn signallamper.
- 10Kontroller at komponentnavn brukes likt.
Før innlevering
Egenkontroll før innlevering
Bruk sjekklisten før du leverer skjemategningen.
- ✓Har jeg skilt hovedstrøm og styrestrøm?
- ✓Har jeg brukt riktige symboler?
- ✓Har jeg merket komponentene tydelig?
- ✓Har jeg brukt samme navn i skjema og I/O-liste?
- ✓Har jeg tegnet ryddig?
- ✓Har jeg forklart funksjonen kort?
Neste steg
Bruk skjemaet aktivt
Når du har lest gjennom trinnene, åpner du PDF-en og peker ut delene i skjemaet selv.
