Hovedstrøm
Kraftdelen som fører energi til motoren eller belastningen.
Energi og styresystemer · Skjema
Motorstyring: hovedstrøm og styrestrøm
Motorstyring deles ofte i hovedstrøm: Strømmen i kraftdelen av anlegget, for eksempel strømmen som går til en motor eller belastning. og styrestrøm: Strømmen i kontrollkretsen som går gjennom knapper, kontakter og spoler for å styre en funksjon.. Hovedstrømmen fører energien til motoren, mens styrestrømmen bestemmer når kontaktoren skal koble inn eller ut.
Hovedidé
To deler som virker sammen
Før du følger lederne i skjemaet, er det lurt å skille mellom kraftdelen og kontrolldelen.
Styrestrøm
Kontrolldelen som bruker knapper, kontakter og spoler til å styre funksjonen.
Sammenhengen
Styrestrømmen trekker kontaktoren, og kontaktoren kobler hovedstrømmen inn eller ut.
Skjemaressurs

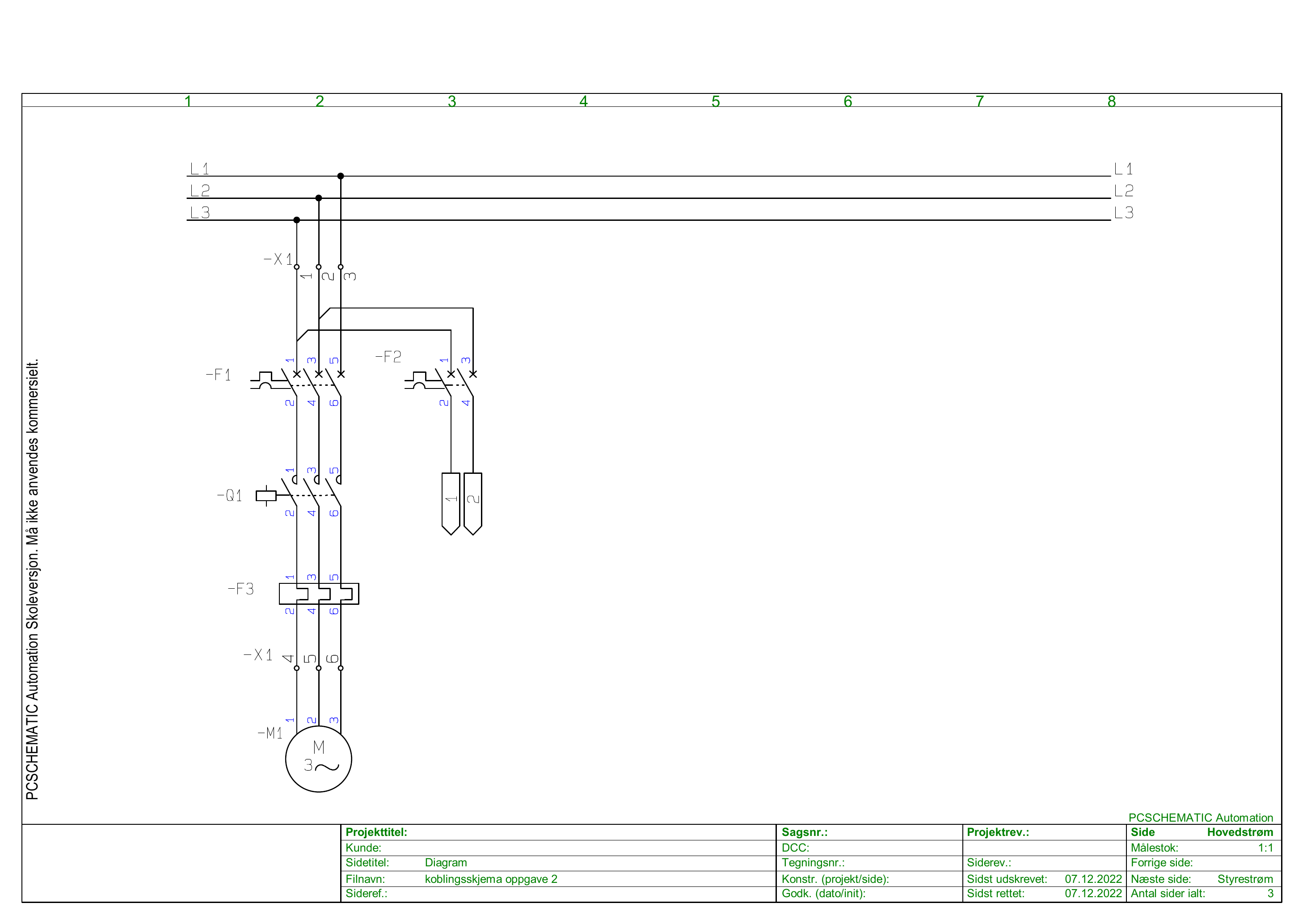

Hovedstrøm
Hovedstrøm er kraftdelen i motorstyringen. I dette skjemaet går strømmen fra L1, L2 og L3 gjennom vern, kontaktor og motorvern før den går videre til motoren.
Komponenter i hovedstrømmen
L1, L2, L3 – trefaset tilførsel
F1 – vern/sikring i hovedstrøm
Q1 – kontaktor
F3 – motorvern
X1 – rekkeklemme
M1 – trefasemotor
Hjelp til lesing
Les hovedstrømskjemaet ovenfra og ned. Følg lederne fra tilførsel til motor. Hovedstrømmen er delen som faktisk fører effekt til lasten.
Skjemaressurs

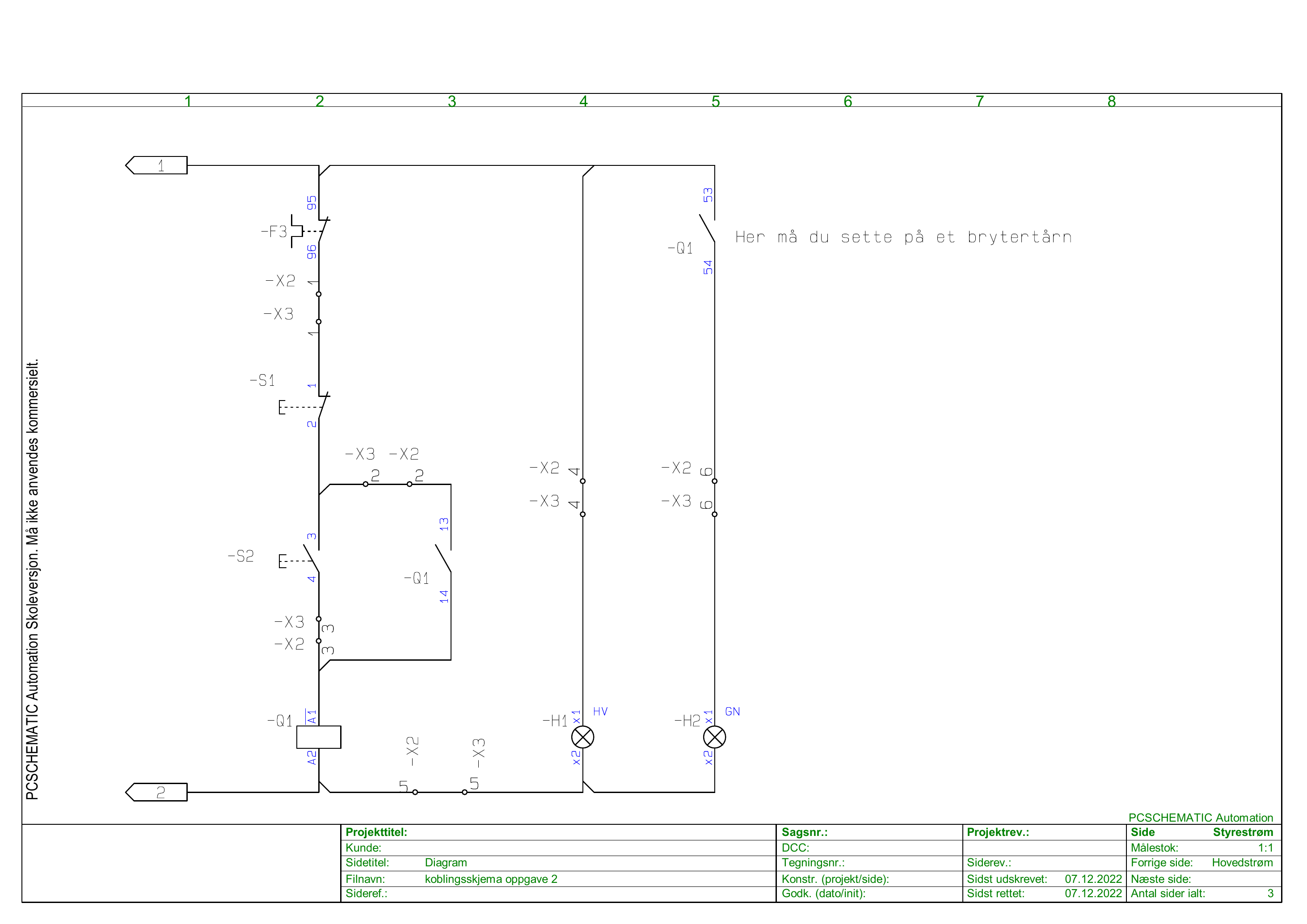

Styrestrøm
Styrestrømmen styrer når kontaktoren skal trekke inn. Startknappen gir signal til kontaktorspolen, stoppknappen bryter styrestrømmen, og en hjelpekontakt kan brukes til holdekrets.
Komponenter i styrestrømmen
S1 – stopp
S2 – start
Q1 A1/A2 – kontaktorspole
Q1 13/14 – hjelpekontakt / holdekrets
F3 95/96 – motorvernets styrekontakt
H1/H2 – signallamper
X2/X3 – rekkeklemmer
Husk
En holdekrets: En kobling der en hjelpekontakt holder styresignalet aktivt etter at startknappen er sluppet. gjør at kontaktoren kan holde seg inne etter at startknappen slippes, så lenge stopp og vern tillater drift.
Lesemetode
Slik leser du skjemaet
Start med tilførselen.
Følg hovedstrømmen ned til motoren.
Finn kontaktoren i hovedstrømmen.
Finn spolen til samme kontaktor i styrestrømmen.
Finn start, stopp og holdekontakt.
Se hvilke lamper eller signaler som viser status.
Øv videre
Simulering og praksis
Bruk simuleringen til å se holdekretsen i drift. Når du skal bygge praktisk, åpner du eksisterende start/stopp-oppgave.
Sikkerhetsmerknad
Dette er et undervisningsskjema. Praktisk arbeid skal alltid gjøres etter lærerens instruks, skolens rutiner og gjeldende regelverk.
